Top 10 érintésvédelmi hiba, ami egy felülvizsgálaton azonnal kiderül

Bevezetés, miért derülnek ki az érintésvédelmi hibák azonnal

Az érintésvédelem célja egyszerű, emberéletet és vagyont véd. A gyakorlat viszont összetett, mert a biztonság nem egyetlen alkatrészen múlik, hanem a teljes rendszer helyes kialakításán, a dokumentáción, a méréseken és a karbantartási fegyelmen. Egy villamos biztonsági felülvizsgálat során a legtöbb érintésvédelmi probléma nem azért bukik ki gyorsan, mert a felülvizsgáló “szerencsésen” belenyúl, hanem azért, mert az alapvető követelményeknek objektív, mérhető, szemrevételezéssel is ellenőrizhető jelei vannak.

A VBF Profi tapasztalata szerint sok hiba visszatérő, tipikus mintázat. Van, ami már a nyitott elosztó ajtajánál látszik, van, ami egyetlen műszeres mérésből azonnal egyértelmű, és van, ami a dokumentáció hiányán keresztül bukik ki. Az alábbi “Top 10” lista olyan érintésvédelmi hibákat gyűjt össze, amelyek egy felülvizsgálaton nagyon gyakran azonnal kiderülnek, és amelyeknél a kockázat jellemzően nem elméleti, hanem valós.

Fontos megjegyzés

A cikk tájékoztató jellegű, nem helyettesít felülvizsgálatot, tervezést vagy kivitelezői felelősséget. Ha bizonytalan, kérjen helyszíni felmérést, mérést és dokumentált javaslatot.

1. Hiányzó vagy megszakadt védővezető, PE vezető hibák

Az egyik leggyakoribb és legveszélyesebb hiba a védővezető hiánya vagy megszakadása. Sok esetben “működik minden”, a fogyasztók üzemelnek, ezért a hiba sokáig rejtve marad, egészen addig, amíg egy szigetelési hiba miatt feszültség nem kerül egy fém burkolatra. Ilyenkor a védelemnek azonnal le kell választania a hibás áramkört, ehhez viszont a PE folytonossága alapfeltétel.

• Tipikus okok: utólagos átalakításnál elfelejtett PE bekötés, alumínium és réz kötés hibái, laza sorkapocs, sérült kábel, “ideiglenes” hosszabbítások, barkács átkötések.
• Hogyan derül ki azonnal: szemrevételezéskor hiányzó PE a dugaljban vagy készüléknél, illetve gyors folytonosságmérés, hurokimpedancia mérésekből is gyanús értékek adódhatnak.
• Miért kritikus: a fémházas berendezések és fém szerkezetek veszélyes érintési feszültség alá kerülhetnek, az áramütés kockázata magas.
• Gyakorlati példa: konyhai mosogatógép, bojler, fém burkolatú szivattyú, ipari gépváz. Ezeknél a PE hiánya kiemelt kockázat, mert nagy a valószínűsége szigetelési problémáknak és nedves környezetnek.

2. Hibás vagy hiányzó EPH, egyenpotenciálra hozó összekötések problémái

Az EPH célja, hogy egy hiba esetén a különböző vezetőképes részek között ne alakuljon ki veszélyes potenciálkülönbség. Ilyen vezetőképes részek lehetnek víz, gáz, fűtés csővezetékek, fémszerkezetek, kábelcsatornák, gépvázak, és bizonyos esetekben a villámvédelem elemei is. Az EPH hiánya sokszor nem feltűnő laikus számára, de felülvizsgálaton jellemzően gyorsan látszik, mert a szabványos kialakításnak egyértelmű nyomai vannak, EPH sín, jelölések, megfelelő keresztmetszetű vezetékek.

• Tipikus okok: felújításkor csőszakasz csere műanyagra, majd vissza fémre EPH nélkül, EPH vezeték “lecsípése” mert útban volt, EPH sín hiánya, nem megfelelő rögzítés, rossz kötőelem.
• Hogyan derül ki azonnal: szemrevételezéssel hiányzó EPH bekötések a fő csatlakozási ponton, illetve folytonosságméréssel az idegen vezetőképes részek és az EPH rendszer között.
• Miért kritikus: fürdőszobák, kazánházak, ipari gépészet közelében egy potenciálkülönbség közvetlen áramütési veszély.
• Gyakorlati példa: fém fürdőkád, zuhanytálca környezetében “minden fémből van”, mégis hiányzik a helyi EPH vagy a fő EPH bekötés.

3. RCD, FI relé hiánya, hibás típusa vagy rossz bekötése

A hibaáram védőkapcsoló, közismert nevén FI relé vagy RCD, ma már sok áramkörnél elvárt vagy erősen ajánlott kiegészítő védelem. Nem csak új építésnél, hanem átalakításnál is gyakran előkerül a kérdés, van-e megfelelő RCD védelem, ott van-e, ahol kell, és működik-e. A felülvizsgálat során ennek ellenőrzése gyors, mert a készülék típusa, névleges áramértéke, névleges hibaárama, kioldási ideje mérhető.

• Tipikus okok: régi elosztókban egyáltalán nincs RCD, vagy csak “egy darab van mindenre”, N és PE összekeverése az RCD után, rossz típusú RCD frekvenciaváltós, napelemes, EV töltős környezetben, túl sok áramkör egy RCD alatt, emiatt gyakori leoldás és “áthidalás”.
• Hogyan derül ki azonnal: szemrevételezéssel átlátható az elosztó felépítése, műszerrel RCD kioldási áram és idő mérhető, a tesztgomb önmagában nem elég, de gyors indikáció.
• Miért kritikus: az RCD célja sok esetben az áramütés elleni kiegészítő védelem. Hibás bekötésnél ráadásul “hamis biztonságérzetet” ad.
• Külön figyelmeztetés: ha az RCD után valahol N és PE össze van kötve, az kiszámíthatatlan működéshez és mérési problémákhoz vezet. Felülvizsgálaton ez tipikusan azonnali gyanút kelt.

4. N és PE összekeverése, PEN hibák, helytelen nullázás

A régi rendszerekben gyakori a TN-C, ahol a védő és a nullavezető közös, PEN vezető. A modern kialakításokban jellemző a TN-C-S, ahol a PEN szétválik N és PE vezetőkre az elosztás egy pontján. Az egyik visszatérő hiba, hogy a szétválasztás utáni szakaszon újra “összeér” az N és PE, vagy a PEN megszakadása, alulméretezése, illetve a szétválasztás nem megfelelő helyen történik. Ez a hiba nem csak érintésvédelmi kockázat, hanem tűzvédelmi és üzembiztonsági probléma is lehet.

• Tipikus okok: barkácsolt elosztó bővítés, “könnyebb volt oda tenni a hidat”, régi színek és jelölések félreértése, PEN vezető sérülése, laza főcsatlakozási kötés.
• Hogyan derül ki azonnal: szemrevételezés az elosztóban, méréskor szokatlan áramok a PE-n, RCD problémás működés, hurokimpedancia és folytonossági mérések ellentmondásai.
• Miért kritikus: PEN szakadás esetén fogyasztói fémszerkezetek potenciálja megemelkedhet, veszélyes feszültségek jelenhetnek meg.
• Gyakorlati példa: társasházi régi felszálló, ahol a lakáson belüli rész modernizált, de a fővezeték és csatlakozások elöregedettek.

5. Nem megfelelő hurokimpedancia, hibás túláramvédelem, nem teljesül az automatikus lekapcsolás

Az egyik kulcskérdés érintésvédelemben, hogy egy hiba esetén a védelem időben leold-e, ez az automatikus lekapcsolás követelménye. Ehhez a hurokimpedancia, a zárlati áram és a túláramvédelmi eszköz karakterisztikája összefügg. Ha egy áramkör túl hosszú, alulméretezett, rossz kötésekkel terhelt, vagy a biztosító, kismegszakító típusa nem illeszkedik, akkor egy testzárlat esetén nem folyik elég nagy hibaáram a gyors leoldáshoz.

• Tipikus okok: hosszú körök alulméretezett vezetékkel, sok kötés és átmeneti ellenállás, elöregedett kötődobozok, nem megfelelő kismegszakító karakterisztika, utólagos géptelepítés a hálózat megerősítése nélkül.
• Hogyan derül ki azonnal: hurokimpedancia mérés, zárlati áram becslés, összevetés a védelmi eszközzel. A mérési jegyzőkönyvben ezek az értékek egyértelműen kiolvashatók.
• Miért kritikus: leoldás nélkül a fém burkolaton tartós veszélyes feszültség maradhat, illetve a hiba helyén túlmelegedés is kialakulhat.
• Gyakorlati példa: kerti melléképület, garázs, műhely távoli táplálása, ahol a vezeték hosszú és sokszor több toldással készült.

6. Szigetelési ellenállás problémák, nedvesség, sérült kábelek

A szigetelési ellenállás mérése megmutatja, hogy a vezetők és a föld, illetve egymás között mennyire “szigetelnek”. Nedvesség, sérült szigetelés, öregedés, mechanikai behatás vagy rágcsálók kára miatt a szigetelés romolhat. Sokszor nincs látványos jel, az áramkör látszólag működik, de a veszély a háttérben nő.

• Tipikus okok: kültéri vezetékek UV öregedése, föld alatti kábelek sérülése, vizes pincék, gőzös konyhai, mosodai környezet, eldugott kötődobozok beázása, felragasztott burkolatok alatti sérülések.
• Hogyan derül ki azonnal: szigetelési ellenállás mérés során alacsony értékek, illetve RCD indokolatlan leoldásának okfeltárása.
• Miért kritikus: növeli az áramütés kockázatát és a tűzkockázatot, különösen ha az átvezetés lassan romlik.
• Gyakorlati példa: régi kültéri hosszabbító, fixen “kint hagyva”, amit évek óta használnak, de a köpeny már repedt.

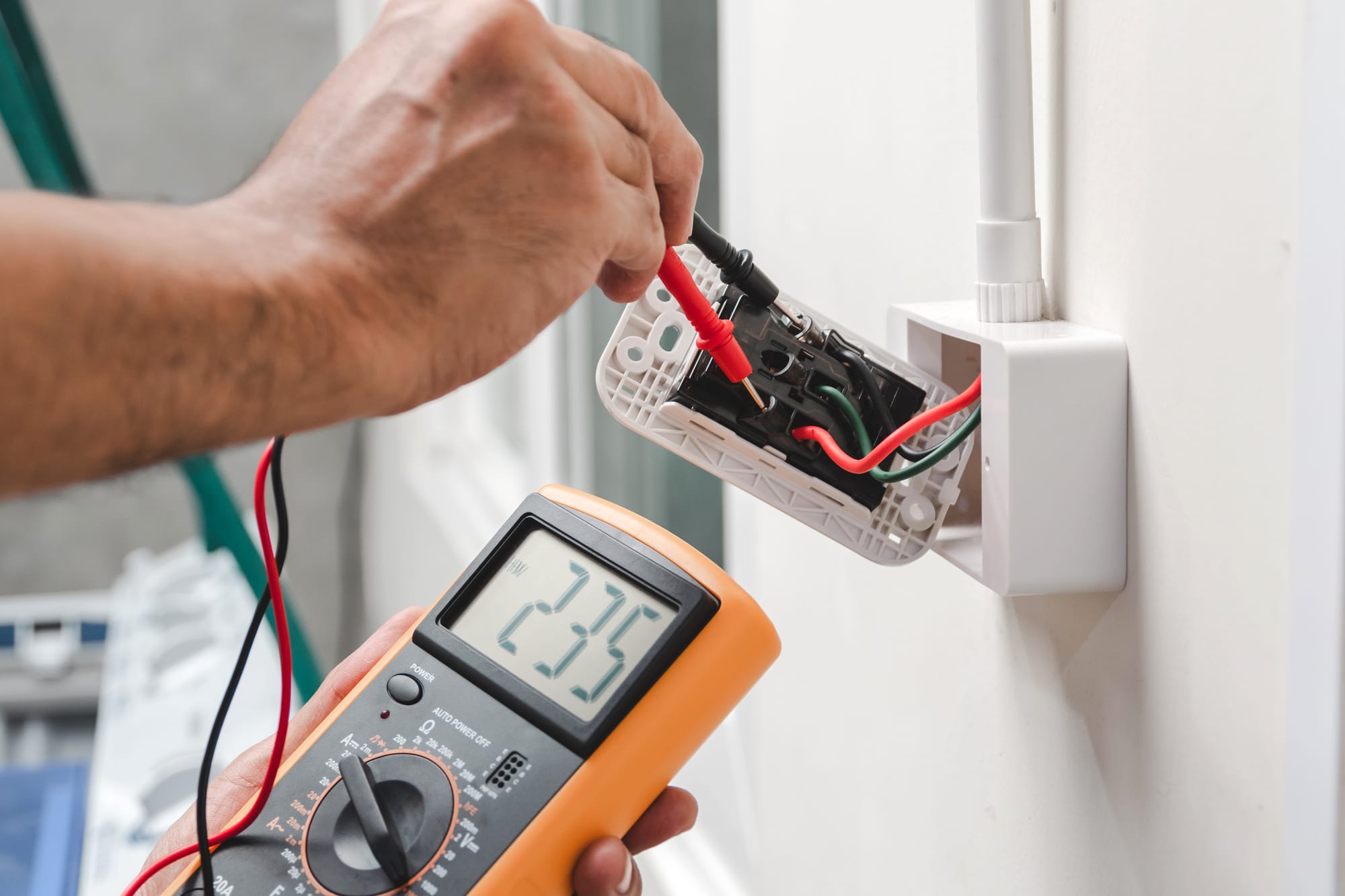

7. Helytelen dugaljbekötés, felcserélt vezetők, “egyszerű” hibák nagy kockázattal

A dugaljak és csatlakozók hibái a mindennapi érintésvédelem szintjén különösen fontosak, mert közvetlen emberi érintkezési pontok. A felcserélt vezetők, laza kötés, hiányzó védőérintkező bekötés, rossz szerelvény, sérült aljzat mind gyakori. Sokszor egyetlen csavar nem lett meghúzva, vagy a szerelésnél rossz kapocsba került a vezeték.

• Tipikus okok: gyors felújítás, nem megfelelő szerszám, túl rövidre vágott vezeték, nem megfelelő szerelvényminőség, ideiglenes megoldások véglegesítése.
• Hogyan derül ki azonnal: szemrevételezés, polaritás és dugaljteszt, valamint folytonosság és hurokimpedancia mérések.
• Miért kritikus: a felhasználó a dugaljban bízik, a hiba közvetlenül veszélyes készülékház feszültség alá kerüléséhez vezethet.
• Gyakorlati példa: “kétpólusú” dugalj földelés nélkül ott, ahol valójában fémházas készülékeket használnak.

8. Nem megfelelő vezetékkeresztmetszet, túlterhelés, melegedő kötések

Bár a túlterhelés elsőre inkább tűzvédelmi témának tűnik, érintésvédelmi szempontból is kritikus, mert a túlmelegedő kötések és vezetékek szigetelése öregszik, elridegül, majd zárlat, testzárlat, burkolatfeszültség alakulhat ki. A felülvizsgálaton nagyon gyorsan látszik, ha egy áramkör “nem oda való”, például nagy teljesítményű fogyasztó van vékony vezetéken, vagy ha a kötéseknél égésnyomok, elszíneződések vannak.

• Tipikus okok: klíma, hőszivattyú, indukciós főzőlap, elektromos autó töltő utólagos rákötése meglévő körre, elosztók láncolása, “egy konnektorból mindent” megoldás.
• Hogyan derül ki azonnal: elosztóban keresztmetszet és védelmi eszköz összevetése, szemrevételezéssel hőkárosodás jelei, műszeres méréseknél kontaktellenállásra utaló tünetek.
• Miért kritikus: a szigetelés hibája később érintésvédelmi hibává válik, ráadásul a hiba progresszív, egyre rosszabb.
• Gyakorlati példa: régi alumínium vezetékes lakásban nagy teljesítményű modern fogyasztók, amelyekre a hálózatot nem készítették fel.

9. Hiányzó, hibás vagy félrevezető jelölések, dokumentáció, jegyzőkönyv eltérések

Az érintésvédelem nem csak a réz, a műanyag és a kismegszakító. A helyes jelölés, az áramkörök azonosíthatósága, a kapcsolók és védelmi készülékek feliratozása, az elosztóban lévő valós állapot és a dokumentáció összhangja erősen befolyásolja, hogy egy későbbi beavatkozás biztonságos lesz-e. Sok “azonnal kiderülő” hiba valójában adminisztratívnak tűnik, de műszaki kockázatot hordoz.

• Tipikus okok: több kör átépítése után nem frissített feliratok, másik vállalkozó “rákötött” valamit, hiányzó áramköri rajz, elavult jegyzőkönyv, nem vezetett karbantartási napló.
• Hogyan derül ki azonnal: felülvizsgálat elején dokumentációkéréssel, majd helyszíni ellenőrzéssel az eltérések gyorsan láthatók, például “konyha” feliratú kör valójában a fürdőt is viszi.
• Miért kritikus: hibakeresés és vészhelyzeti leválasztás ideje nő, a karbantartó tévesen nyúlhat bele, a véletlen visszakapcsolás kockázata is nő.
• Gyakorlati példa: ipari csarnok, ahol évek alatt több gépsor épült be, de az elosztó feliratai és a rajzok nem követik a valóságot.

10. Nem megfelelő érintésvédelmi mód az adott környezethez, különleges helyiségek hibái

Nem minden helyszín “átlagos”. Fürdőszobák, medenceterek, szaunák, kültéri területek, építési felvonulási hálózatok, mezőgazdasági létesítmények, ipari üzemek, robbanásveszélyes környezet közeli részek, mind speciális követelményeket támaszthatnak. Az egyik leggyakoribb felülvizsgálati megállapítás, hogy a meglévő megoldás önmagában nem feltétlenül rossz, csak nem oda való.

• Tipikus okok: helyiség funkcióváltása (például raktárból mosoda), új berendezés telepítése (például jakuzzi), kültéri dugaljak nem megfelelő védettséggel, nem megfelelő védelmi mód vagy eszköz kiválasztás.
• Hogyan derül ki azonnal: helyszíni bejáráskor a környezet adottságai és a szerelvények védettsége, elhelyezése, valamint a védelem típusa gyorsan összevethető. Bizonyos esetekben a hiányzó RCD védelem vagy hiányzó EPH is ide tartozik.
• Miért kritikus: nedves, vezetőképes környezetben az áramütés kockázata jelentősen nagyobb, ezért a hibahatár alacsonyabb, a követelmények szigorúbbak.
• Gyakorlati példa: kültéri hosszabbítóval táplált kerti szivattyú, IP védelem nélküli csatlakozásokkal, földön fekvő kötésekkel.

Gyakori “bónusz” hibák, amik szintén gyorsan előjönnek

Bár a fenti lista a Top 10 érintésvédelmi hibát mutatja be, van néhány olyan visszatérő probléma, ami sokszor együtt jár velük. Ezeket a felülvizsgáló már az első körben észreveszi, és gyakran ezek vezetnek rá a mélyebb okokra.

• Elosztóban rendezetlen vezetékek, rossz sorkapcsok, toldások: a mechanikai rendezetlenség sokszor villamos rendezetlenséget is takar, túl sok vezeték egy kapocsban, nem megfelelő végelzárás, sérült szigetelés a sorkapocsnál.
• Kötődobozok hozzáférhetetlensége: beburkolt, beragasztott, elfalazott kötődobozok esetén a későbbi ellenőrzés és javítás nehéz, a hiba rejtve marad.
• Hosszabbítók és elosztók állandó, fix jellegű használata: érintésvédelmi és túlterhelési kockázat, sokszor földelés nélküli vagy sérült eszközök.
• Régi szerelvények törött burkolattal: közvetlen érinthetővé válhatnak feszültség alatt álló részek, ez sokszor már szemrevételezéssel megállapítható.

Mit csinál a felülvizsgáló, hogy ezek kiderüljenek

Egy villamos biztonsági felülvizsgálat jellemzően nem csak “mérés”, és nem csak “ránézés”. A jó eredményhez több lépés összehangoltan kell:

• Szemrevételezés: elosztók, csatlakozások, kötődobozok, szerelvények, jelölések, védettségek, környezeti hatások.
• Folytonosság és EPH ellenőrzés: védővezetők, összekötések, fő EPH pontok.
• Szigetelési ellenállás mérése: vezetékek és áramkörök állapotának értékelése.
• Hurokimpedancia és zárlati viszonyok: automatikus lekapcsolás feltételei.
• RCD mérések: kioldási áram, kioldási idő, szelektivitási kérdések, valamint a helyes bekötés ellenőrzése.
• Dokumentáció és megfelelőség: jegyzőkönyvezés, megállapítások, javaslatok, szükség esetén sürgős intézkedések jelölése.

Hogyan készüljön fel vállalkozásként vagy magánszemélyként

Az “azonnal kiderül” jelleg sokszor azt jelenti, hogy a hiba egyszerűen feltűnő, vagy alapméréssel kimutatható. Néhány lépéssel sok kellemetlenség megelőzhető, és a felülvizsgálat is gyorsabb, tisztább lesz.

• Gyűjtse össze a dokumentumokat: korábbi jegyzőkönyvek, elosztó rajzok, gépkönyvek, bővítési tervek.
• Jelezze az átalakításokat: klíma, bojler, kerti épület, napelem, EV töltő, ipari gép telepítése, mind lényeges.
• Legyen hozzáférés: elosztók, kötődobozok, gépészeti terek, EPH pontok legyenek elérhetők.
• Ne “javítgasson” a felülvizsgálat előtt találomra: ha valami gyanús, inkább jelezze, így a hiba okát is fel lehet tárni.
• Vegye komolyan a javítási javaslatokat: az érintésvédelmi hiányosságoknál a halogatás sokszor növeli a kockázatot és a költséget.

Miért éri meg ezeket a hibákat most javítani

A tipikus érintésvédelmi hibák egy része olcsón és gyorsan javítható, például egy kötés meghúzása, megfelelő sorkapocs használata, EPH bekötés pótlása, jelölések rendezése. Más hibák nagyobb beavatkozást igényelnek, például áramkörök újrahúzása, elosztó korszerűsítése, RCD rendszer áttervezése. A döntésnél érdemes figyelembe venni, hogy a biztonság mellett az üzemeltetés kiszámíthatósága is javul, kevesebb lesz a “random” leoldás, kisebb a váratlan leállás esélye, és könnyebb a későbbi bővítés.

Összefoglalás

Az érintésvédelmi hibák nagy része nem rejtély, hanem visszatérő, jól felismerhető problémahalmaz. A Top 10 listában szereplő hibák, hiányzó vagy megszakadt PE, hibás EPH, RCD problémák, N és PE keveredése, nem megfelelő hurokimpedancia, rossz szigetelési ellenállás, dugaljbekötési hibák, alulméretezés és melegedő kötések, jelölési és dokumentációs hiányosságok, valamint a környezethez nem illeszkedő megoldások, mind olyan területek, amelyek egy villamos biztonsági felülvizsgálaton gyorsan és egyértelműen azonosíthatók.

A VBF Profi villamos biztonsági felülvizsgáló szolgáltatóként abban segít vállalkozásoknak és magánszemélyeknek, hogy ezek a hibák ne egy váratlan eseménynél derüljenek ki. A cél a szabványoknak való megfelelés, a biztonságos üzemeltetés, és a dokumentált, átlátható állapot, amely hosszú távon is fenntartható.

Ha egy mondatban kellene megfogalmazni

A legtöbb érintésvédelmi hiba azért “azonnal kiderül”, mert a biztonság alapjai hiányoznak, és ezt a szemrevételezés és a célzott mérések könyörtelenül megmutatják.
